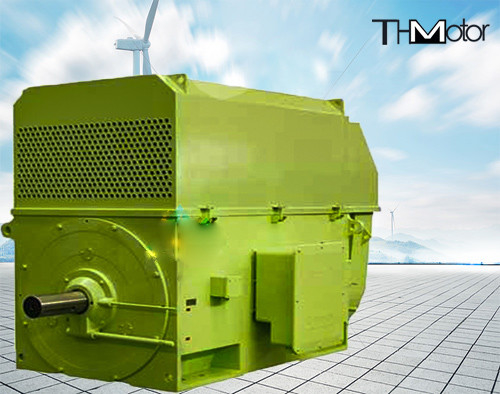

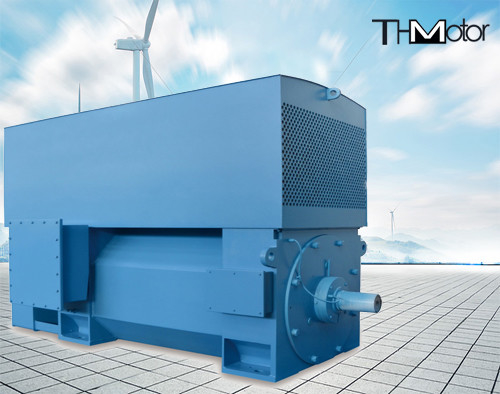

400kw aos motores de C.A. da alta tensão da indução elétrica de 6000kw IP23 IP54 IP55 para o aço de rolamento

Motor CA de indução CA de alta tensão Ykk Series IP23 IP54 IP55 para laminação de aço

Visão geral do produto

Y. A classe de potência, desempenho elétrico, dimensão de instalação e tolerância dos motores assíncronos trifásicos de alta tensão de médio porte da série YKS e YKK (nº da estrutura 355-630) estão em conformidade com a norma nacional gb755 classificação e desempenho do motor rotativo, a norma da Comissão Eletrotécnica Internacional iec34-1 classificação e desempenho do motor rotativo e as normas da indústria de máquinas jb/t7593, jb/t10315.1, jb/t10315.2, etc.

De acordo com gb4942.1 e iec34-5, o grau de proteção da carcaça desta série de motores inclui IP23, ipw24, IP44 e IP54, respectivamente. O motor IP23 pode ser transformado em IP44 (ventilação por tubulação) de acordo com os requisitos do usuário. Se os usuários precisarem de outros graus de proteção, eles podem ser fornecidos separadamente.

Os métodos de resfriamento desta série de motores são ic01, ic611 e ic81w de acordo com gb/t1993 e iec34-6 métodos de resfriamento para máquinas elétricas rotativas. Se os usuários precisarem de outros métodos de resfriamento, eles podem ser fornecidos separadamente.

A estrutura e o tipo de instalação desta série de motores é IMB3 (horizontal com pés), que está em conformidade com gb997 e iec34-7.

1, Descrição da organização

A base do motor é soldada por chapa de aço e adota a estrutura geral da caixa quadrada, que possui as características de leveza e forte rigidez.

O estator adota a estrutura de montagem de prensa externa, o enrolamento do estator adota isolamento de classe F e as extremidades são firmemente amarradas. Todo o estator adota o processo de impregnação a vácuo sob pressão sem solvente (VPI), de modo que o estator se torna um todo sólido com bom desempenho elétrico e desempenho à prova de umidade.

Existem dois tipos de rotores: alumínio fundido e tira de cobre. O rotor de alumínio fundido é fundido a partir de alumínio puro. O rotor de tira de cobre é cunhado na ranhura por tira de cobre, e a tira de cobre e a extremidade

O anel adota um processo de soldagem confiável.

O rolamento do motor pode ser rolamento ou rolamento deslizante, e o grau de proteção do rolamento deve ser projetado de acordo com IP54. Se for um rolamento, é lubrificado com graxa e equipado com dispositivos de lubrificação e drenagem de óleo, que podem ser reabastecidos sem parar a máquina. Em caso de rolamento deslizante, o sistema de fornecimento de óleo é geralmente fornecido pelo usuário, e a eficiência do motor é ligeiramente inferior à da folha de dados técnicos de acordo com as normas relevantes. A caixa de saída principal é projetada de acordo com a norma alemã DIN, e o grau de proteção é IP54. Geralmente é instalado no lado direito do motor (visto da extremidade da extensão do eixo). De acordo com os requisitos do usuário, também pode ser instalado à esquerda. O orifício de saída da caixa de ocorrência pode ser alternado em quatro direções: para cima, para baixo, esquerda e direita. Há um dispositivo de aterramento separado na caixa de saída principal.

O motor é geralmente de extensão de eixo único, e a chaveta de extensão do eixo é uma chaveta plana, que também pode ser feita em extensão de eixo duplo conforme exigido pelo usuário.

Se os usuários precisarem, eles podem instalar elementos de medição de temperatura do enrolamento do estator e do rolamento, bem como aquecedores de espaço à prova de umidade para desligamento.

Especificações do produto
