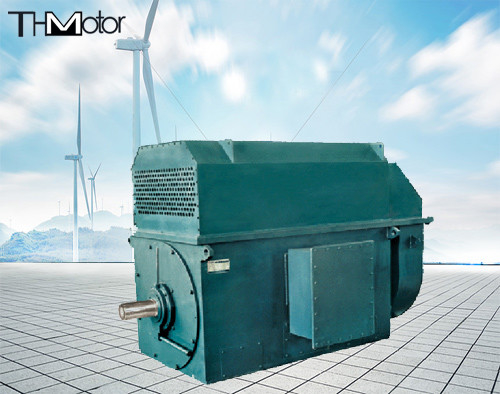

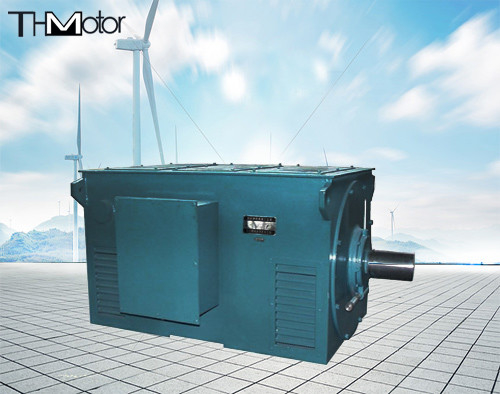

Motor Elétrico Assíncrono Trifásico Petroquímico YKK400 YKK630 10kv 6kv

Ykk400 Ykk630 10kv 6kv Motores Elétricos de Média/Alta Tensão Indústria Petroquímica

Ykk400 Ykk630 10kv 6kv Motores Elétricos de Média/Alta Tensão é o produto mais recente desenvolvido pela nossa empresa com base na assimilação e absorção de tecnologias de design e fabricação nacionais e estrangeiras. Com base na série Y original, esta série de produtos fez muitas melhorias, inovações e aprimoramentos para otimizar o desempenho do produto, tornar a estrutura mais razoável e confiável, e os métodos de design mais recentes são usados no processo de design, como métodos de design tridimensional, análise de elementos finitos, etc., sua confiabilidade e racionalidade atingiram um novo nível, e é uma nova geração mais competitiva de produtos de motores assíncronos trifásicos de alta tensão. Nossa empresa solicitou uma patente de modelo de utilidade para este produto. Patente #: ZL022262180.

O design desta série de motores tem as características de alto ponto de partida, altos requisitos e alta confiabilidade. A estrutura mecânica adota uma estrutura de alta confiabilidade que foi verificada por um longo tempo na China. O sistema de isolamento também adota um sistema de alto padrão e alta exigência para garantir o desempenho de isolamento do motor. Operação de longo prazo sem envelhecimento, a vida útil do motor é muito melhorada e os parâmetros de desempenho excedem os sub-requisitos dos padrões nacionais correspondentes.

[Descrição do Produto]
Os motores assíncronos trifásicos de alta tensão de alta eficiência da série YKK atendem à demanda do mercado por motores com níveis de proteção mais altos. Em segundo lugar, o produto tem forte versatilidade e se tornou um produto principal, que pode ser usado para substituir os motores da série JK antigos originais. O motor é soldado por todas as chapas de aço, com estrutura razoável, e a parte superior possui um resfriador ar-ar com bom desempenho de dissipação de calor. Ao mesmo tempo, adota pintura por imersão a vácuo VPI, que possui excelente desempenho de isolamento e longa vida útil. O motor pode ser transformado em um motor de alta eficiência, que é o produto líder promovido pelo país. O mercado é extremamente amplo e traz benefícios econômicos e sociais significativos.

[Padrões aplicáveis ​​do produto]
JB/T10315.2-2013(6KV), Q/WN.206-2014(10KV)
[Condições de Uso]
1. Locais aplicáveis: interno ou externo, ambiente sem gás perigoso;
2. Temperatura ambiente: -15～+40℃;
3. Altitude: não mais que 1000m;
4. Método de instalação: IMB3, IMB35
5. Grau de proteção: IP44, IP54, IP55;
6. Classe de isolamento: F, H.
Características estruturais do motor de alta tensão YKK
O motor de alta tensão YKK adota estrutura tipo caixa, e a estrutura é soldada por chapa de aço, que é leve e tem boa rigidez. Os motores de alta tensão YKK são motores assíncronos de gaiola fechada com um resfriador ar-ar na parte superior do motor.
O enrolamento do estator é feito de material isolante resistente ao calor classe F, a parte superior é amarrada de forma confiável, e o motor de alta tensão YKK tem bom desempenho de isolamento e resistência mecânica através da imersão a vácuo.
O rotor do motor de alta tensão YKK adota uma estrutura de gaiola de esquilo com condutores de alumínio fundido ou cobre confiáveis. Existem dois tipos de rolamentos: rolamentos de rolos e rolamentos de deslizamento, que dependem da velocidade e potência do motor.
O uso do motor de alta tensão YKK
Os motores de alta tensão YKK podem ser usados ​​para acionar várias máquinas gerais, como: compressores, bombas, ventiladores, britadores, máquinas-ferramentas de corte, máquinas de transporte e outros equipamentos mecânicos. É usado como motor principal em várias empresas industriais e de mineração, como minas, indústria de máquinas e usinas de energia. Os sopradores, moinhos de carvão, laminadores, guinchos, etc. usados ​​para arrastar devem ser especificados ao fazer o pedido.
Forma padrão do motor de alta tensão YKK
Tensão: 6000V, 50Hz
Classe de proteção: a série YKK é IP44 ou IP54
Classe de isolamento: F
Sistema de trabalho: S1 (contínuo)
Método de resfriamento: a série YKK é IC611
Forma de instalação: IMB3
Método de conexão do motor: Y (três terminais de saída na caixa de junção, a caixa de junção vista da extremidade de extensão do eixo principal está localizada no lado direito da base da máquina)
Usar ambiente
Altitude: não mais que 1000m
Temperatura do ar ambiente: não mais que 40 ℃ e sem poeira séria, a temperatura mínima do ar ambiente é -15 ℃ para motores de alta tensão YKK com rolamentos de rolos e 5 ℃ para motores com rolamentos de deslizamento.
Não há gás corrosivo e explosivo no ar (também pode ser transformado em um motor em áreas de calor úmido ou planalto)
