Motor síncrono sem escovas TXZ grande 400-15000kw 3kv-11kv com alto torque de partida para a indústria de mineração e cimento

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	THMotor
Certificação:	CE
Número do modelo:	TDMK400

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 20000-100000
Detalhes da embalagem:	Embalagem navegável
Tempo de entrega:	70days
Habilidade da fonte:	100SET/YEAR

Contato

Descrição de produto detalhada

Faixa de potência:	400-15000kW	Tensão:	3KV-11KV
Faixa de velocidade:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Pólos:	60, 48, 40, 36, 32, 30, 24, 20
Freqüência:	50Hz, 60Hz	Método de resfriamento:	IC01, IC37, IC81W
Taxa de IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Padrão:	IEC, GB
Destacar:	TXZ AC 3ph Motor síncrono sem escovas , TXZ moinho de mineração Motor , TXZ moinho de carvão Motor

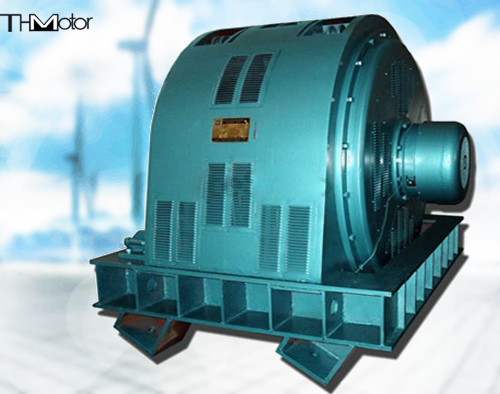

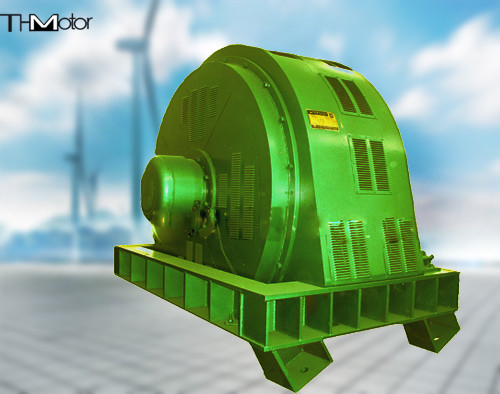

TXZ Motor síncrono sem escovas AC de 3 fases

TXZ motor síncrono AC sem escovas de 3 fases em grande escala projetado para usinas de mineração, usinas de carvão, aplicações da indústria do cimento e outras operações pesadas que exigem um binário de partida substancial.

Visão geral do produto

O motor síncrono da série TXZ funciona a uma velocidade máxima de 250 r/min e é tipicamente instalado a um ângulo de 30°.Estes motores são utilizados principalmente para estações de bombeamento de drenagem e estão disponíveis com graus de proteção IP20, IP21 e IP23.

Configuração estrutural

Método de arrefecimento:Os motores são arrefecidos com sistemas de arrefecimento IC81W ou IC91W.

Classe de protecção:Quando a casca principal contém partes activas expostas, a classe de proteção é IP54.a classe de protecção pode ser IP44.

Métodos de instalação

As configurações de instalação disponíveis incluem o IM7311, o IM7315, o IM7312, o IM7317 e o IM7115 para corresponder aos requisitos específicos dos compressores:

IM7311:Dois rolamentos do tipo assento, uma extensão do eixo cilíndrico, instalação horizontal com pés levantados e placa de base completa
IM7315:Dois rolamentos do tipo assento, uma extensão do eixo da flange, instalação horizontal com pés levantados e placa de base completa
IM7312:Dois rolamentos do tipo assento, duas extensões do eixo cilíndrico, instalação horizontal com pés levantados e placa de base completa
IM7317:Dois rolamentos do tipo assento, uma extensão do eixo da flange e uma extensão do eixo cilíndrico, instalação horizontal com pés levantados e placa de base completa
IM7115:Um rolamento de assento para o extremo de extensão não do eixo (rolamento de partilha com carga), uma extensão do eixo com flange, instalação horizontal com pés levantados e placa de base completa

As configurações personalizadas com diferentes métodos de arrefecimento, níveis de proteção e métodos de instalação podem ser fabricadas de acordo com os requisitos específicos do utilizador.

Construção de motores

O motor apresenta uma estrutura quadrada de caixa com uma aparência esteticamente agradável e um design compacto.dispositivo de excitação estática, caixa de junção, rolamentos, refrigerador (com protetor contra fugas de água) e base.

O motor principal funciona como uma cavidade independente, com o excitador de CA e o disco de comutação giratório posicionados fora do rolamento do banco final sem acionamento.O motor principal utiliza um sistema de dutos de ar que troca calor com ar de resfriamento através de furos de ventilação na base do motorPara as unidades de extensão de eixo duplo, o excitador e o comutador rotativo podem ser integrados internamente.com condutores de excitação que passam pelo buraco central do poço.
