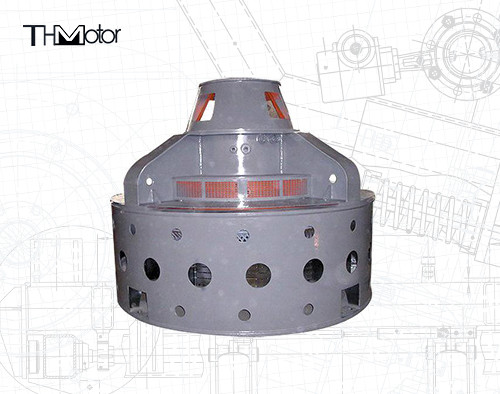

Motores síncronos verticais 12000kw TL motor da bomba de água de 3 cavalos-força

Os motores síncronos verticais do TL conduzem as bombas de água verticais no tratamento de esgotos

Vista geral do produto

Description modelo
T-------Motor síncrono
TK-------Motor síncrono para o compressor de ar
TL------Motor síncrono vertical
TKK-----motor síncrono com refrigerador do ar-ar
TM-----Motor síncrono para o moinho de bola
TKS------com o motor síncrono do refrigerador da ar-água

Descrição da estrutura
Os motores síncronos têm várias estruturas: além do que a estrutura de carregamento dobro geral do assento, há igualmente uma suspensão completa, shaftless, carregando a estrutura seatless, meia suspensão, única estrutura de carregamento do assento; estrutura móvel do estator; anel de coletor com tampa protetora, estrutura Pressão-ventilada positiva da segurança; as estruturas redondas e em forma de caixa, rolamentos podem suportar a pressão biaxiaa e podem correr para a frente e inverter, etc.; a instalação refrigerando, horizontal e vertical da auto-ventilação; a estrutura da excitação do tiristor com anel deslizante e escova, lá é igualmente estruturas sem escova da excitação. Os níveis de tensão são 380V, 3kV, 6kV, 10kV, etc. O tipo da proteção do motor tem vários tipos da proteção de IP00 a IP54.
Todas o quadro, a tampa de extremidade e a placa inferior do motor síncrono são feitos das placas de aço. O estator e o rolamento são equipados com os elementos de medição da temperatura, que podem monitorar a temperatura do motor. O rotor adota o polo-tipo saliente polos magnéticos. Os fãs são instalados em ambas as extremidades do garfo. O ar refrigerando entra dos tampões de extremidade em ambas as extremidades, incorpora o núcleo do rotor, e escapes à tomada de ar da base da máquina através dos entalhes radiais da ventilação do estator. O efeito refrigerando é bom. Há igualmente canal, uma meia ventilação do canal, refrigerar da ar-água e uns tipos refrigerando do ar-ar; os rolamentos incluem os rolamentos de deslizamento da tampa de extremidade, os rolamentos de deslizamento do assento (circulação do óleo da pressão que refrigera), e os rolamentos do rolamento da tampa de extremidade (lubrificação da graxa, etc.).

Os motores síncronos verticais da série do TL são usados principalmente para conduzir as várias bombas de água verticais, e são amplamente utilizados na tutela da água, fonte municipal da drenagem e de água, tratamento de esgotos e outros campos. É amplamente utilizada em projetos chaves nacionais da subsistência, tais como o projeto da diversão da água do Sul-à-norte, a diversão do Rio Yangtzé ao Huaihe River, etc. É exportada igualmente para a Índia, o Usbequistão, etc., e equipada na estação de bombeamento do projeto de transferência da água.
· Tecnologia principal doméstica do produto
·Capacidade 400kW~40000kW do motor
Número de polos: 12 polos a 80 polos
Velocidade: 75~500r/min
Tensão avaliado: 6kV, 10kV, 11kV
