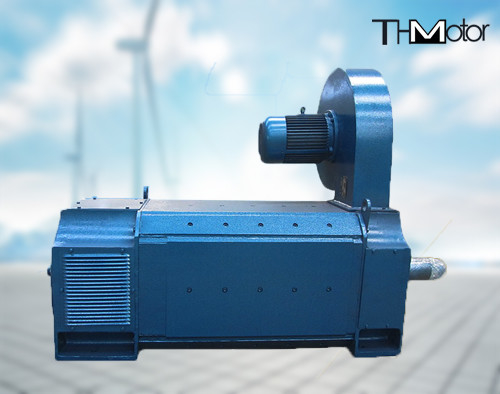

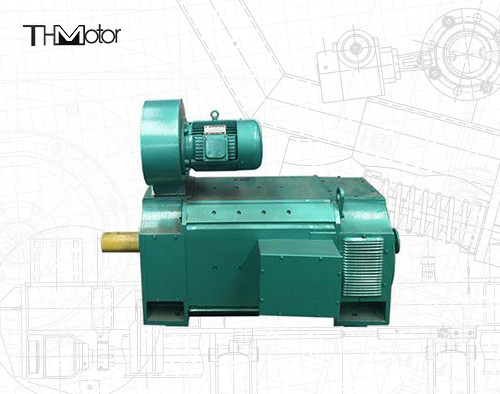

ZSN4 Motor DC Acionamento Cimento Forno rotativo Motor DC IC37 IC81W





O ZSN4 Series DC Motor é um novo produto desenvolvido por nossa fábrica com base no motor Z4 DC e de acordo com as condições de trabalho da unidade principal do forno rotativo na planta de cimento.
Esta série de motores adota uma estrutura poligonal com alta utilização de espaço. O garfo do estator é do tipo laminado, adequado para a fonte de alimentação do retificador e pode suportar as condições de trabalho da corrente pulsante e a rápida mudança de corrente (mudança de carga). O grau de isolamento do motor é F e a estrutura de isolamento confiável e o processo de impregnação são adotados para garantir o desempenho estável do isolamento e uma boa dissipação de calor. De acordo com as condições de trabalho específicas do forno rotativo de cimento, ele é projetado e fabricado para que o torque de partida do motor possa atingir 2,5 vezes o torque nominal. Com o objetivo do ambiente empoeirado da planta de cimento, o método de resfriamento de ventilação do duto é adotado para garantir a operação segura e confiável do motor no ambiente severo com poeira grande.
As dimensões de instalação externa desta série de motores estão em conformidade com o padrão internacional IEC72, exceto a dimensão axial "B" entre os dois orifícios do canto inferior.

Desempenho motor:
1. O motor deve ser classificado para trabalhar nas seguintes condições de uso:
1.1. A altitude não deve exceder 1000m.
1.2. A temperatura do meio de resfriamento que entra no motor não deve exceder 40 ℃.
1.3. O motor está no sistema de serviço contínuo (S1).
1.4. O circuito e a excitação da armadura do motor são alimentados pela fonte de alimentação estática e também podem ser alimentados por um conjunto de geradores CC.
1.5. Para o motor com ventilação e resfriamento do duto, o volume de ar e a pressão do ar devem atender aos requisitos na tabela a seguir, e a entrada de ar está na tampa final no lado não-comissário do motor.
Tamanho do quadro Volume de ar (M3/H) Pressão estática (PA)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. A classe de isolamento do motor é a classe F.
3. A tensão nominal da armadura do motor é de 440V e 400V, 220V ou outras tensões também pode ser derivada de acordo com os requisitos do usuário: a baixa tensão da armadura é a regulação da velocidade de torque constante, sob a condição de corrente de armadura contínua, a velocidade mínima do motor pode atingir 20r/ mm, o torque contínuo ainda pode ser mantido nesse tempo, e o STET ainda pode ser mantido.
4. A tensão de excitação nominal do motor é de 180V e outras tensões de excitação também podem ser derivadas. Para garantir um isolamento confiável do sistema de excitação, ao desconectar o circuito de excitação, um resistor de liberação deve ser conectado em paralelo nas duas extremidades do enrolamento de excitação para evitar o potencial auto-induzido. Quando a tensão de excitação é de 180-220V, seu valor é cerca de 7 vezes o valor de resistência a frio do enrolamento da excitação. Se a tensão de excitação for 320 ~ 370V, seu valor será cerca de 5 vezes.
5. O valor da eficiência na folha de dados técnicos é a eficiência na energia nominal, na tensão nominal e na velocidade nominal, inclui a perda de excitação, mas não inclui a energia exigida pelo dispositivo de ventilação.
6. O motor ZSN4-225 não possui enrolamentos de compensação, mas possui enrolamentos de excitação em série.
7. O motor é fornecido com um terminal com uma marca de aterramento.
8. O desempenho desta série de motores está em conformidade com os requisitos dos padrões nacionais GB755-87; JB6316-92; IEC34-1.

Poder nominal: 40kW - 355kW
Tensão nominal: normal 220V, 400V, 440V, 660V
Velocidade: 750rpm/1000rpm/1500rpm
Classe de proteção: IP21S
Método de resfriamento: IC01/IC06/IC17/IC37
Classe de isolamento: f
