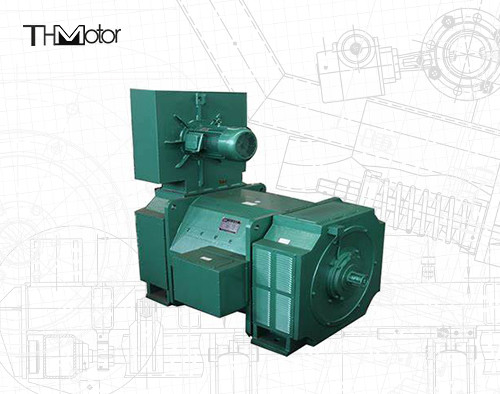

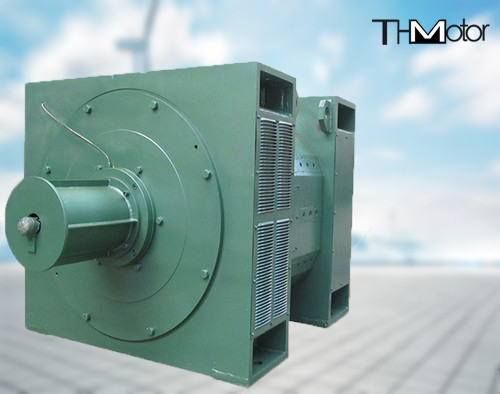

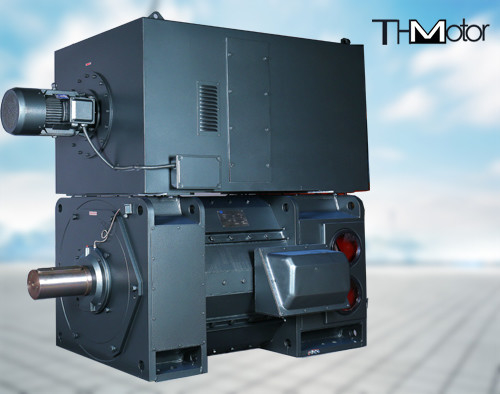

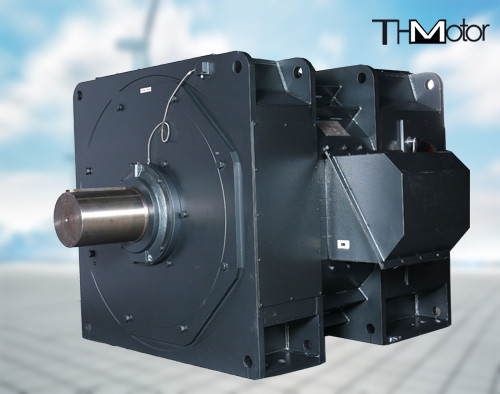

Motor de corrente contínua de média e alta tensão da série Z 1600KW IP23 IP44



I. Visão geral
O quadro desta série de motores tem seis alturas centrais, que variam de 315 a 560 mm.
O desempenho,Esboçar as dimensões de instalação e os requisitos técnicos desta série de motores em conformidade com as normas nacionais (GB) e as normas da Comissão Electrotecnica Internacional (CEI).

2Condições de utilização
1Esta série de motores pode ser instalada em situações com condições ambientais relativamente adversas.Mas o método de resfriamento correto e nível de proteção deve ser selecionado para manter o interior do motor limpo.
2O ar de arrefecimento desta série de motores não deve conter ácidos, álcalis e outros gases que possam danificar o isolamento e o desempenho de comutação do motor.

3Se esta série de motores for utilizada em navios secos e em zonas tropicais úmidas, e se houver nevoeiro salgado e umidade no ambiente de trabalho, deve ser feito um acordo separado.

4A potência nominal desta série de motores refere-se à condição de que a altitude não exceda 1000 metros e a umidade do ar ambiente não exceda 40 °C.

5A fonte de alimentação desta série de motores adota uma fonte de alimentação de rectificador estático ou uma fonte de alimentação de gerador de corrente contínua.

6Quando o motor é alimentado por uma fonte de alimentação do retificador estático, o número de pulsos do retificador não deve ser inferior a 6,e o fator de ondulação de pico da fonte de alimentação não deve exceder 10% sob a velocidade de base nominal, tensão nominal e corrente de carga nominal.
Desempenho do produto
1O motor desta série está classificado em modo de trabalho contínuo (S1).
2Existem cinco tensões nominal padrão desta série de motores: 220V, 330V, 440V, 550V, 660V, e outras tensões também podem ser derivadas, que precisam ser negociadas ao encomendar.
3O modo de excitação básico desta série de motores é a excitação separada.Quando os dois grupos estão ligados em série, a tensão de excitação é de 220 V, e quando ligados em paralelo, a tensão de excitação é de 110 V. Outros níveis de tensão de excitação podem ser ordenados ao encomendar. acordado.
Esta série de motores permite a excitação forçada e a tensão de excitação forçada não deve exceder 500 V.a corrente de excitação pode ultrapassar ligeiramente a corrente de excitação nominal momentaneamente, mas após estabilização da corrente de excitação, não deve exceder.



Motor DC médio da série Z
Potência nominal 55kw - 1600KW
Voltagem nominal: 400V, 440V, 660V normais
Velocidade: 320 RPM/410 RPM/620 RPM/1200 RPM
Classe de protecção: IP23/IP44
Classe de isolamento: F
Sistema de trabalho: S1
Tipo de embalagem: caixa de vime/caixa de madeira para fumigação no exterior
