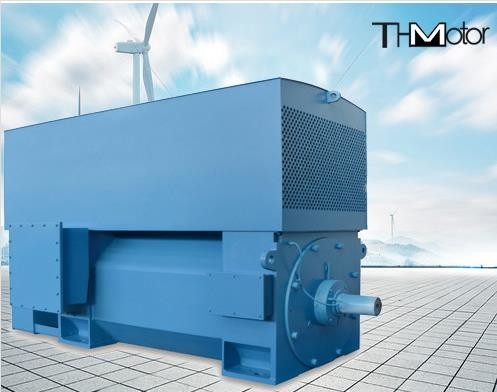

400 aos motores de indução elétrica de alta tensão do motor de C.A. 6000kw IP23

IP23 IP54 IP55 Motores CA de alta tensão de indução elétrica para aço laminado

Resumo do Produto

Y. O grau de potência, desempenho elétrico, dimensão de instalação e tolerância dos motores assíncronos trifásicos de alta tensão de tamanho médio das séries YKS e YKK (frame No. 355-630) estão em conformidade com a classificação e desempenho do motor rotativo padrão gb755 nacional, o Classificação e desempenho do padrão da Comissão Eletrotécnica Internacional iec34-1 e padrões da indústria de máquinas jb/t7593,jb/t10315.1, jb/t10315.2, etc.

De acordo com gb4942.1 e iec34-5, o grau de proteção do invólucro desta série de motores inclui IP23, ipw24, IP44 e IP54, respectivamente. O motor IP23 pode ser transformado em IP44 (tubo de ventilação) de acordo com os requisitos do usuário. podem ser fornecidos separadamente

Os métodos de resfriamento desta série de motores são ic01, ic611 e ic81w de acordo com gb/t1993 e iec34-6 métodos de resfriamento para máquinas elétricas rotativas Se os usuários precisarem de outros métodos de resfriamento, eles podem ser fornecidos separadamente

A estrutura e tipo de instalação desta série de motores é IMB3 (horizontal com pés), que está em conformidade com gb997 e iec34-7 <código de tipo de instalação e estrutura do motor>

1, descrição da organização

A base do motor é soldada por chapa de aço e adota a estrutura geral da caixa quadrada, que possui características de peso leve e forte rigidez. .Todo o estator adota o processo de tinta sem solvente (VPI) de impregnação por pressão a vácuo, de modo que o estator se torne um todo sólido com bom desempenho elétrico e desempenho à prova de umidade

Existem dois tipos de rotores: alumínio fundido e tira de cobre.O rotor de alumínio fundido é fundido de alumínio puro.O rotor de tira de cobre é encaixado na ranhura por tira de cobre, e a tira de cobre e a extremidade

O anel adota processo de soldagem confiável

O rolamento do motor pode ser rolamento ou rolamento deslizante, e o grau de proteção do rolamento deve ser projetado de acordo com IP54 Se for um rolamento, é lubrificado com graxa e equipado com dispositivos de lubrificação e drenagem de óleo, que podem ser reabastecidos sem parar o máquina No caso de rolamento deslizante, o sistema de abastecimento de óleo é geralmente fornecido pelo usuário, e a eficiência do motor é ligeiramente menor do que na folha de dados técnicos de acordo com os padrões relevantes A caixa de saída principal é projetada de acordo com o padrão alemão DIN , e o grau de proteção é IP54.Geralmente é instalado no lado direito do motor (visto da extremidade da extensão do eixo) De acordo com os requisitos do usuário, também pode ser instalado no lado esquerdo.O orifício de saída da caixa de ocorrência pode ser alternado em quatro direções: para cima, para baixo, para a esquerda e para a direita Há um dispositivo de aterramento separado na caixa de saída principal

O motor é geralmente de extensão de eixo único, e a chave de extensão do eixo é de chave plana, que também pode ser transformada em extensão de eixo duplo conforme exigido pelo usuário

Se os usuários precisarem, eles podem instalar enrolamentos do estator e elementos de medição de temperatura do mancal, bem como aquecedores à prova de umidade para desligamento

Especificações do produto
