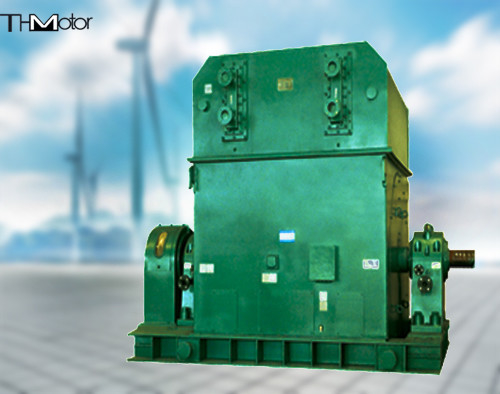

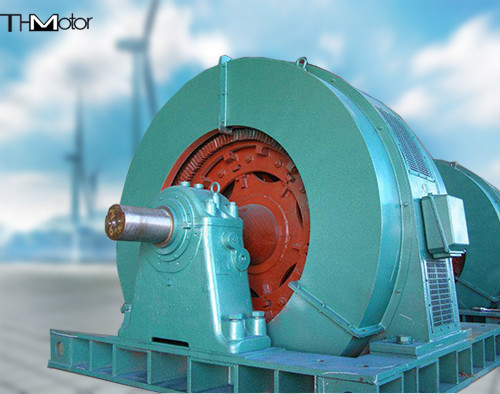

Motor Síncrono Sem Escovas AC 10000V TAW para Moinho de Carvão e Cimento, 1000 rpm

TAW Motor Síncrono Sem Escovas AC Grande para Indústria de Cimento e Moinho de Carvão

Parâmetro técnico:
Tensão nominal: 3000V, 6000V, 10000V
Faixa de capacidade: 500 kW ~6300kW
Frequência nominal: 50Hz
Quota: S1
Velocidade síncrona: 1500, 1000r/min
Classe de isolamento: Classe F
Altura do centro do eixo: 630mm
Eficiência: acordada pelo usuário e pelo fabricante
Fator de potência: 0,9 (adiantado)
O valor garantido da relação entre o torque fora de passo e o torque nominal na tensão nominal é 1,7
O valor garantido da relação entre o torque de parada e o torque nominal na tensão nominal é 1,0
O valor garantido da relação entre o torque de atração e o torque nominal na tensão nominal é 0,7
O valor garantido da relação entre a corrente de rotor bloqueado e a corrente nominal na tensão nominal é 7,0
Características Técnicas
O circuito de ar, o circuito magnético e o projeto do circuito otimizados fazem com que o motor tenha bom desempenho elétrico, baixo ruído eletromagnético e alta eficiência e economia de energia superiores.
O projeto de software tridimensional, complementado pelo software de análise ANSYS, utiliza o método de elementos finitos para analisar o campo eletromagnético, o campo estrutural, o campo de temperatura, etc., para garantir a alta confiabilidade do motor.
Com estrutura de polo magnético sólido, pode ser usado para acionar cargas de grande inércia rotacional, como máquinas de sinterização e ventiladores em usinas siderúrgicas.
O método de partida do motor adota partida suave, e o esquema de partida é determinado de acordo com o torque de resistência e o momento de inércia da carga.
Âmbito de uso
Pode ser usado para acionar equipamentos de grande momento de inércia, como ventiladores, bombas e compressores.
