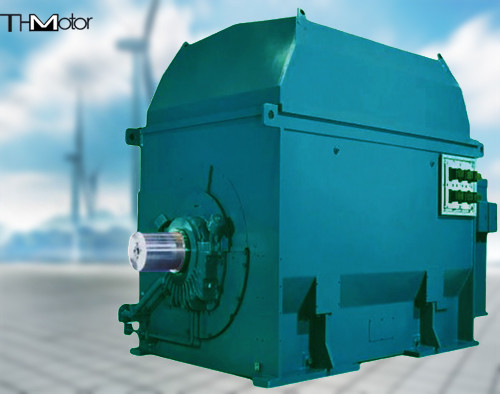

Grande motor 1300KW síncrono para IEC GB do ventilador do alto-forno

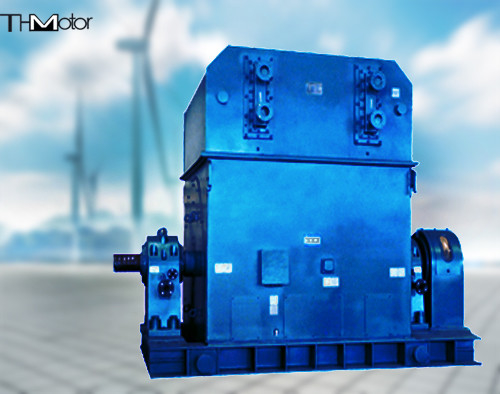

Motor síncrono de grande escala de T5000 1300KW para o ventilador do alto-forno

Descrição da estrutura
Os motores síncronos têm várias estruturas: além do que a estrutura de carregamento dobro geral do assento, há igualmente uma suspensão completa, shaftless, carregando a estrutura seatless, meia suspensão, única estrutura de carregamento do assento; estrutura móvel do estator; anel de coletor com tampa protetora, estrutura Pressão-ventilada positiva da segurança; as estruturas redondas e em forma de caixa, rolamentos podem suportar a pressão biaxiaa e podem correr para a frente e inverter, etc.; a instalação refrigerando, horizontal e vertical da auto-ventilação; a estrutura da excitação do tiristor com anel deslizante e escova, lá é igualmente estruturas sem escova da excitação. Os níveis de tensão são 380V, 3kV, 6kV, 10kV, etc. O tipo da proteção do motor tem vários tipos da proteção de IP00 a IP54.
Todas o quadro, a tampa de extremidade e a placa inferior do motor síncrono são feitos das placas de aço. O estator e o rolamento são equipados com os elementos de medição da temperatura, que podem monitorar a temperatura do motor. O rotor adota o polo-tipo saliente polos magnéticos. Os fãs são instalados em ambas as extremidades do garfo. O ar refrigerando entra dos tampões de extremidade em ambas as extremidades, incorpora o núcleo do rotor, e escapes à tomada de ar da base da máquina através dos entalhes radiais da ventilação do estator. O efeito refrigerando é bom. Há igualmente canal, uma meia ventilação do canal, refrigerar da ar-água e uns tipos refrigerando do ar-ar; os rolamentos incluem os rolamentos de deslizamento da tampa de extremidade, os rolamentos de deslizamento do assento (circulação do óleo da pressão que refrigera), e os rolamentos do rolamento da tampa de extremidade (lubrificação da graxa, etc.).

Description modelo
T-------Motor síncrono
TK-------Motor síncrono para o compressor de ar
TL------Motor síncrono vertical
TKK-----motor síncrono com refrigerador do ar-ar
TM-----Motor síncrono para o moinho de bola
TKS------com o motor síncrono do refrigerador da ar-água

Esta série de motores é da estrutura horizontal, que tem as características da eficiência elevada, grande torque da para fora--etapa, baixa vibração, e a instalação e manutenção convenientes. O estator é geralmente uma estrutura integral, que seja impregnada com a pintura solvente-livre da F-classe VPI sob a pressão do vácuo, de modo que o estator tenha o bom desempenho da isolação e o desempenho mecânico seguro, e possa suportar o impacto da força eletromagnética durante a partida. O rotor é da estrutura saliente do polo, o núcleo de ferro do polo magnético é feito das placas de aço laminadas de alta qualidade, e a estrutura de umedecimento completa é adotada, de modo que o motor tenha bom começando o desempenho e umedecendo a capacidade.
