Escala sem escova 300r/Min de motor síncrono da C.A. de TMW grande um IEC GB de 10 quilovolts

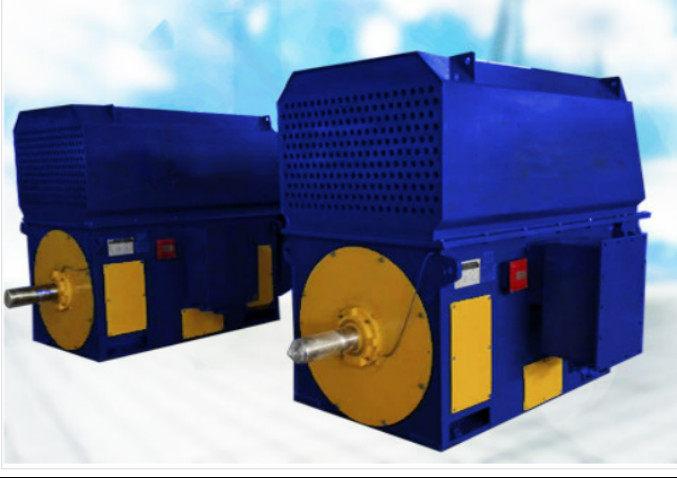

Motor 10KV síncrono sem escova de TMW 500-36/2600

As séries de TDMK (TMW) que minam os motores síncronos trifásicos em grande escala da C.A. cumprem com os padrões nacionais tais como JB/T1473-2000 “condições técnicas para minar os motores síncronos trifásicos em grande escala da C.A.”. Esta série de motores adota a estrutura soldada da placa de aço, e o método da ventilação é ventilação natural aberta, e pode igualmente ser feito em um método completamente fechado da ventilação do canal de ar. O motor e o moinho são conectados por um acoplamento, e o acoplamento carrega somente o torque, forças não axiais e radiais. Recomenda-se usar um acoplamento pneumático da embreagem, que seja bom para começar sob a carga pesada. Os rolamentos de deslizamento do suporte adotam geralmente uma estrutura do anel de óleo ou uma estrutura composta da lubrificação (estação fina do óleo), segundo a estrutura e a carga específicas. O rolamento do assento é instalado na placa de base com uma placa de suportação de isolamento no meio para impedir que o eixo atual esteja gerado.
Esta série de produtos é amplamente utilizada na transmissão de moinhos de bola da mina, de moinhos de haste, de moinhos de carvão, etc.

Características do motor da série TDMK500-36/2600 10KV de TDMK (TMW)
O motor é horizontal.
A extensão de eixo cilíndrica, outros formulários da tiragem (sem chave) é opcional.
Base de solda da placa, base em forma de caixa opcional.
Rolamento de deslizamento Adopt (tipo da tampa de extremidade ou tipo do assento), lubrificação composta (ou lubrificação + parte superior compostas do óleo da alta pressão).
O anel deslizante é ficado situado fora do rolamento na extremidade da extensão do não-eixo, e há uma posição de instalação do codificador na extremidade do eixo de gerencio. A tampa do anel deslizante é fixada à tampa de extremidade.
Visto da extremidade da extensão de eixo, a caixa de junção principal, a caixa de junção de medição, e a fiação do calefator são ficadas situada no lado direito da base da máquina (ou no lado esquerdo de acordo com exigências de usuário).
Um refrigerador da ar-água com um ventilador de refrigeração é instalado na parte superior (ou no lado) do quadro em forma de caixa.
Com montagem da placa inferior e dos parafusos de âncora, de opcionais com montagem da placa inferior e dos parafusos de âncora, o contrato da ordem precisa instruções especiais.
